Minimapa 3D no tour virtual: a casa inteira numa maquete

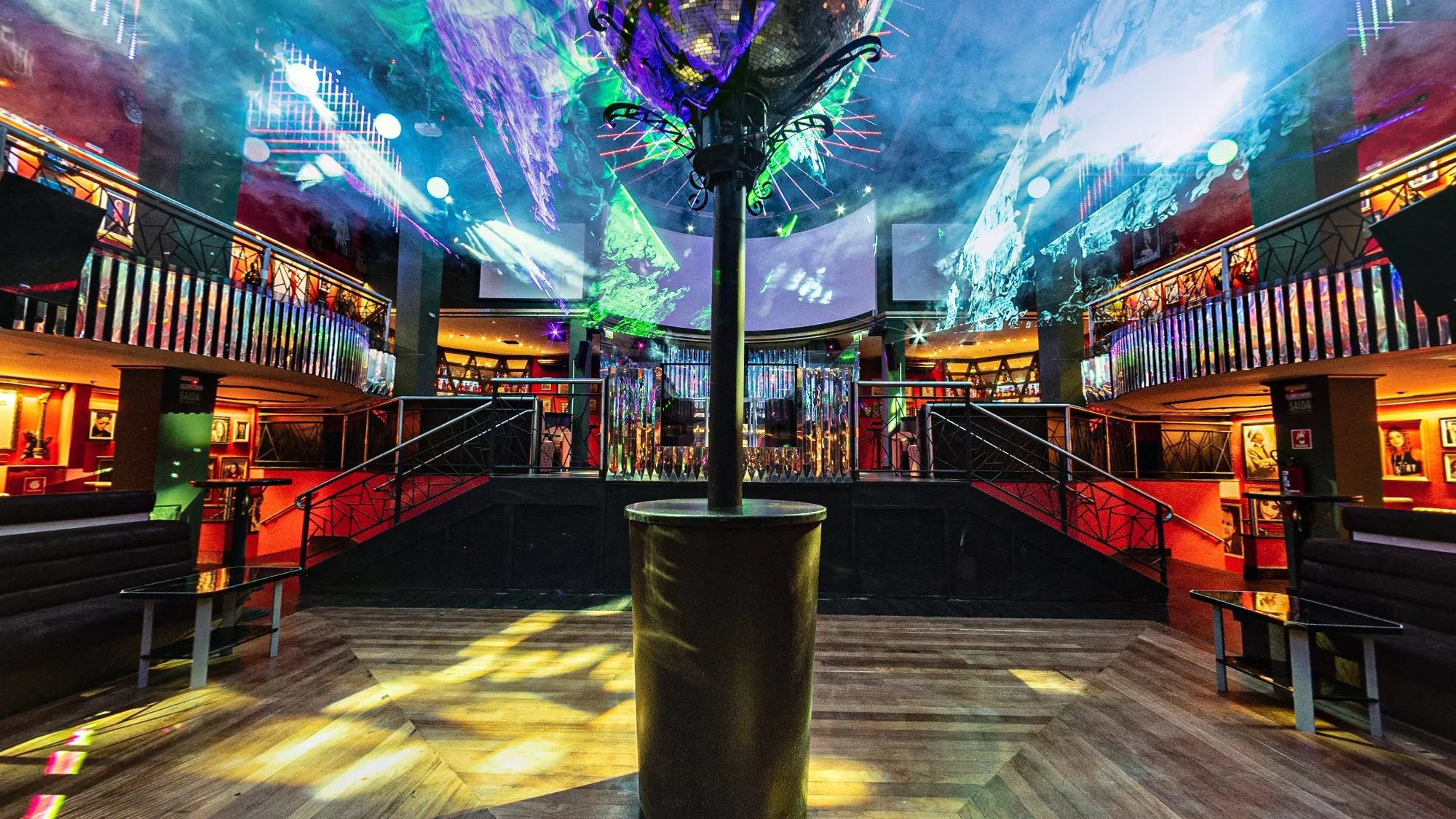

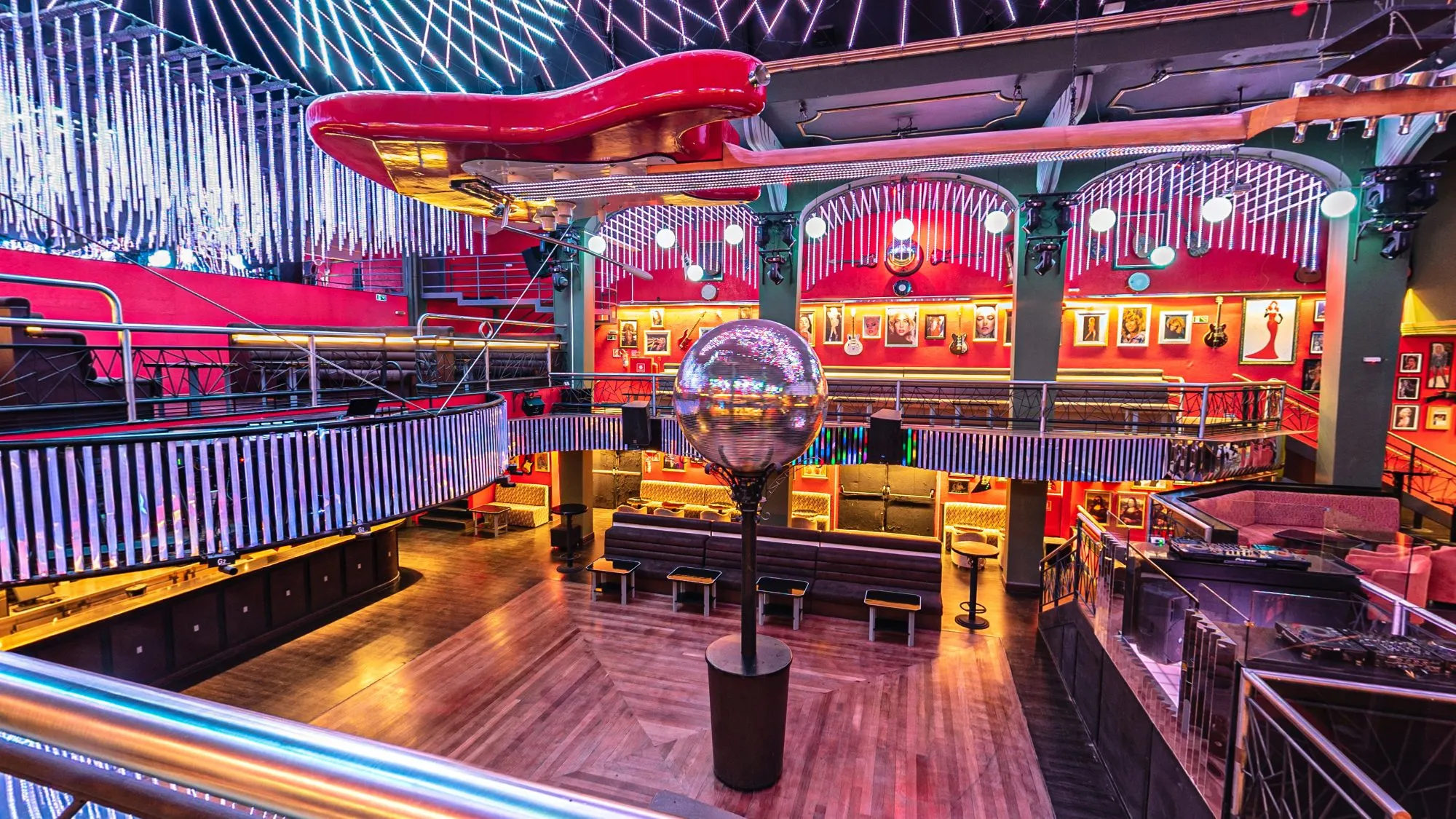

Uma casa noturna não tem andares do jeito que um prédio tem. Na Limelight, na Vila Olímpia, em São Paulo, a pista fica no térreo, sob o globo espelhado. A cabine do DJ e o Lounge Rosa ficam meio nível acima, num palco. O mezanino corre em volta da pista, e os camarotes ficam de frente para ela, a uns três metros do chão. Quem abre o tour vê tudo isso de dentro, uma panorâmica de cada vez, e logo perde a noção de onde cada coisa fica.

O tour virtual da Limelight tem 40 panorâmicas em 12 ambientes. Para o visitante não se perder entre elas, o tour tem um minimapa 3D: uma maquete da casa, aberta como uma casa de bonecas, com um desenho para cada piso. Mostramos o que ele resolve, como foi feito e quando vale mais que uma planta baixa. O que um tour faz por bares, restaurantes e casas noturnas está na página de hotéis e restaurantes.

Por que a planta baixa não basta numa casa com mezanino

A planta baixa resolve bem um prédio de andares empilhados: um desenho por andar, e cada andar é um plano. Numa casa com mezanino, palco e pé-direito duplo, ela achata o que mais importa. Na planta do térreo, a pista aparece como um retângulo vazio. Na do pavimento superior, o mezanino é uma faixa em volta de um buraco. Nenhuma das duas mostra que o camarote olha para a pista de cima, nem que o palco do DJ fica mais alto que o resto do salão.

Entre os banheiros e o mezanino da Limelight, há quatro alturas de piso:

• Banheiros, cerca de 1,4 m abaixo da pista, ao pé de uma escada.
• Pista, lounges laterais, hall e Bar I, no nível da pista.

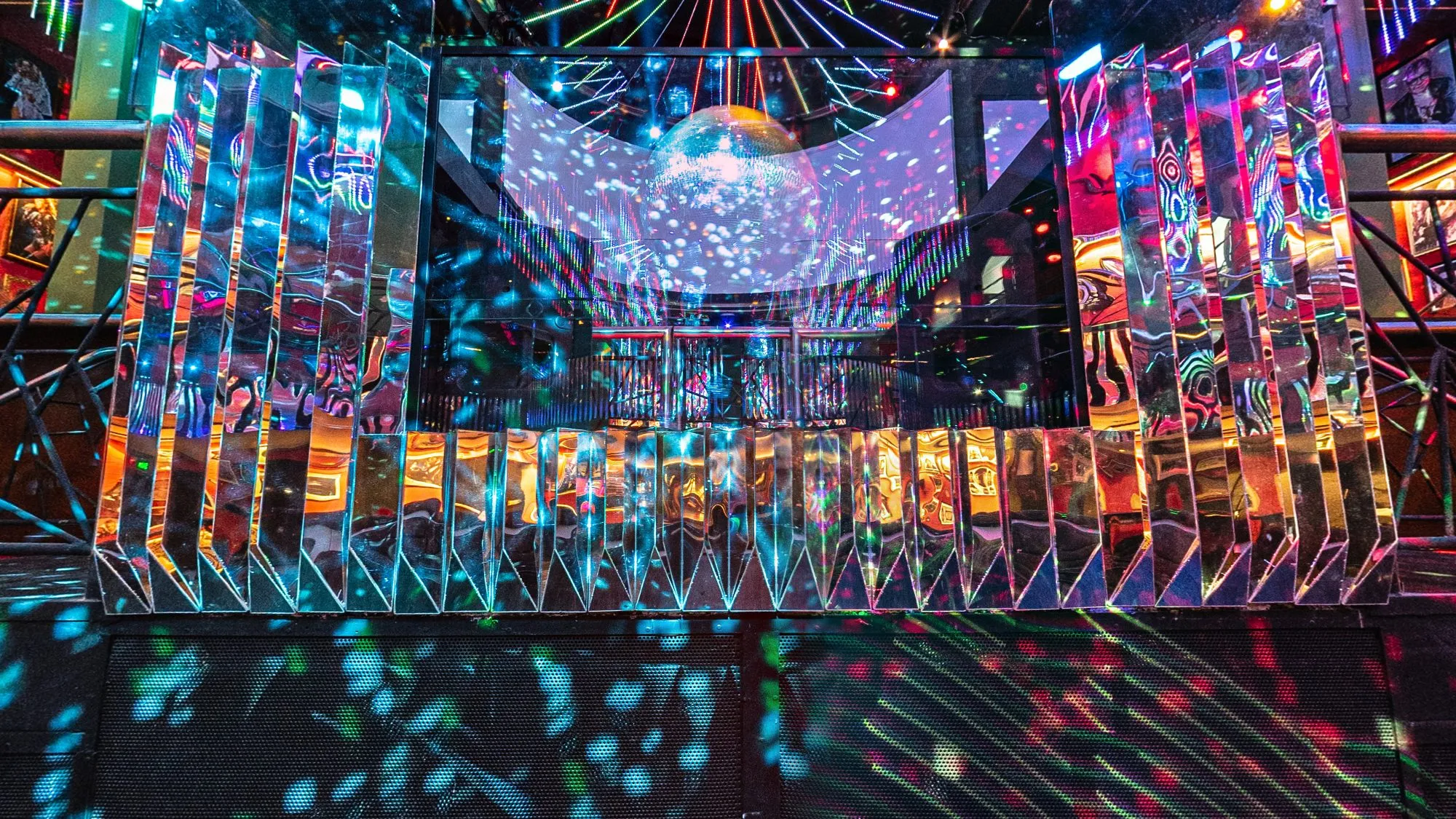

• Palco do DJ, Lounge Rosa e os bares II e III, cerca de 1,5 m acima.
• Mezaninos e camarotes, a 3 m.

Chamar cada uma dessas alturas de andar confunde mais do que ajuda. Ninguém diz que o Lounge Rosa fica “no segundo andar”. A maquete mostra as alturas como elas são: o palco como um degrau grande, o mezanino como uma varanda sobre a pista.

O que o visitante vê

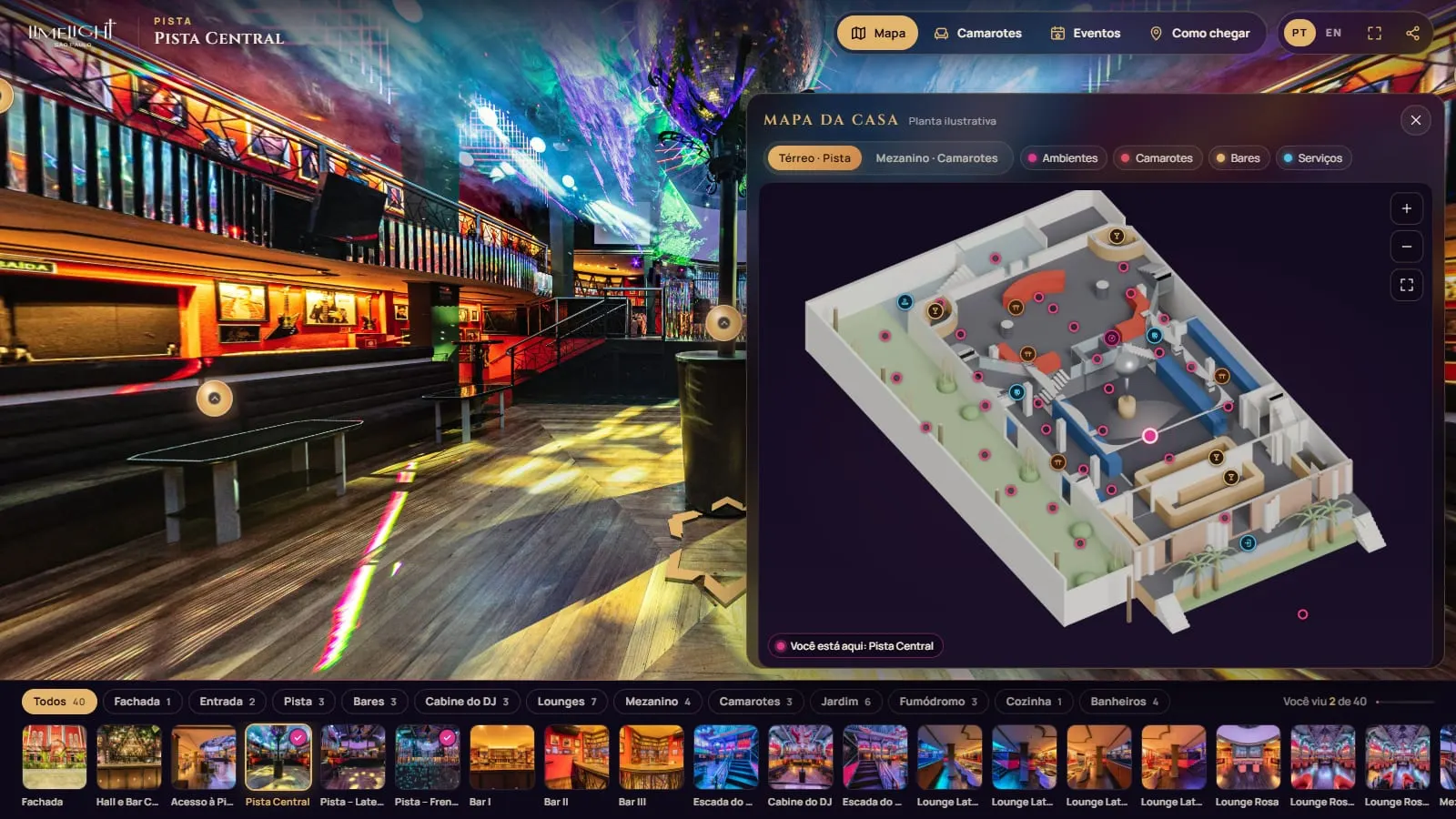

O botão Mapa, no cabeçalho do tour, abre o “Mapa da casa”. São duas abas: “Térreo · Pista” e “Mezanino · Camarotes”. Cada aba mostra a maquete cortada numa altura diferente. No térreo, o corte passa logo acima do palco, e aparecem a pista, os lounges, os bares, o jardim e o fumódromo. No mezanino, o corte sobe, e o térreo fica por baixo, desbotado e translúcido, como referência de onde está a pista.

Sobre a maquete ficam:

• Os pinos das cenas. Cada pino é uma panorâmica. Um toque leva a ela.
• Os pontos da casa. Camarotes, bares, cabine do DJ, banheiros, entrada, fumódromo e cozinha, cada um com o seu ícone.
• Os filtros. Ambientes, Camarotes, Bares e Serviços. O filtro de camarotes já abre o piso em que eles estão.
• O “Você está aqui”. Um cone desenhado no chão da maquete, que gira junto com o olhar dentro da panorâmica. Ele fica deitado na perspectiva do desenho, para que a direção na tela seja a mesma direção no piso.

O mapa aproxima e afasta pelos botões, pela roda do mouse e pela pinça no celular. No celular, ao escolher um ponto, o mapa fecha sozinho e a panorâmica volta a ocupar a tela inteira. Os nomes seguem o idioma do tour, português ou inglês.

Ver a vista do camarote antes de pedir

Para quem vai à balada, a pergunta é quase sempre a mesma: como é a vista do camarote. No mapa, um toque num camarote abre um cartão com dois botões. “Ver a vista deste camarote” leva à panorâmica mais próxima dele, já enquadrada na vista que se tem de lá. Camarotes vizinhos podem dividir a mesma panorâmica, porque o tripé não passou por cada um deles. “Reservar” abre o pedido de reserva com o camarote escrito no assunto.

A posição de cada camarote veio da planta do pavimento superior. A numeração no mapa, por enquanto, é ilustrativa, e o próprio cartão avisa. Como o pedido funciona e o que chega à equipe da casa está em reserva de camarote pelo tour 360°.

Seu espaço tem mezanino, palco ou camarotes? Mande a planta, mesmo que seja uma foto da versão impressa, e o que você vende ou reserva. Respondemos em até 1 dia útil com uma proposta.

Como o minimapa é feito

A maquete não é um desenho de cabeça. Ela parte de um modelo da casa em metros, montado com o que já existia:

1. A planta da casa. As fotos da planta impressa do térreo e do pavimento superior foram desentortadas pelos quatro cantos do prédio e ganharam uma grade de um metro. Delas saem paredes, balcões, escadas e a posição dos camarotes, com tolerância de cerca de 5%.
2. As alturas, medidas nas panorâmicas. A planta não diz altura. Numa panorâmica, a linha do horizonte fica na altura da câmera, e isso permite calcular distâncias e alturas por trigonometria. A contagem de degraus confirma: oito degraus de cerca de 18 cm levam ao palco do DJ, 1,47 m acima da pista.
3. O modelo. Lajes, paredes, escadas, guarda-corpos, balcões e sofás viram volumes. Alguns elementos que o frequentador reconhece entram como assinatura, como o globo espelhado no centro da pista e as palmeiras e os bambus do jardim.
4. As cenas no modelo. Cada uma das 40 panorâmicas ganha a posição do tripé, no piso em que ele estava.
5. O render. O Blender renderiza a maquete com câmera ortográfica, sem perspectiva, numa vista inclinada. Tudo acima da altura de corte some: 2,5 m no térreo, 4,6 m no mezanino. As paredes ficam brancas, e o chão ganha a cor do ambiente, verde no jardim, grafite na pista.
6. Os pinos. Como a câmera não tem perspectiva, a posição de cada cena e de cada ponto no modelo vira uma posição exata na imagem. O mapa só desenha os pinos por cima.

É uma maquete de orientação, não um projeto arquitetônico. Algumas áreas externas e de serviço não têm medida direta e foram deduzidas das panorâmicas e das ligações entre elas. Para o visitante, que quer saber onde fica o camarote e por onde se chega a ele, a precisão sobra.

Planta por andar ou maquete 3D

No Hostal Providencia, em Santiago do Chile, o problema era outro: 81 panorâmicas em cinco andares. Ali, o mapa é uma planta por andar, com abas de P1 a P5, montada a partir das posições das panorâmicas, sem planta de projeto. Como ela funciona está em planta por andar no tour 360°.

Os dois formatos respondem a perguntas diferentes:

• Planta por andar quando o prédio tem muitos andares parecidos, um em cima do outro, e a pergunta é “em que andar fica”. Hotel, hostel, escola, prédio de escritórios.
• Maquete 3D quando o espaço tem poucos pisos e muita diferença de altura: mezanino, palco, pé-direito duplo, desníveis. E quando a pergunta é sobre vista: de que camarote, de que mesa, de que lado do palco. Casa noturna, teatro, auditório, restaurante com mezanino, loja de dois pisos.

A maquete dá mais trabalho, porque pede o modelo em metros. Em troca, mostra a relação entre os pisos, que a planta não mostra.

O que ajuda a fazer o mapa

Antes do projeto, vale reunir:

• A planta, mesmo antiga ou só impressa. Uma foto bem feita da planta em papel já serve de base. Sem planta, o mapa sai das panorâmicas, como no Hostal Providencia, e fica esquemático.
• A lista do que se vende ou se reserva. Camarotes, mesas, áreas privativas, com a numeração oficial, se houver.
• Os pontos de serviço. Bares, banheiros, saídas, fumódromo: o que o visitante procura durante a noite.

O minimapa é uma parte do tour da Limelight. O tour inteiro, com os dois públicos da casa, está em tour virtual para casa noturna. Num decorado, a planta humanizada e o cone de visão fazem o mesmo papel, como mostramos em navegação no tour do decorado.

O que entra num tour personalizado está na página de tour virtual 360°. O tour é publicado em até 7 dias úteis depois da captura.
